Планка упорная У1
В наличии
Планка упорная У1
Планка упорная У1 ГОСТ 24741-81 170х85х8 штука 135 руб. +
Планка упорная У2
В наличии
Планка упорная У2
Планка упорная У2 ГОСТ 24741-81 170х85х10 штука 170 руб. +
Планка упорная У3
В наличии
Планка упорная У3
Планка упорная У3 ГОСТ 24741-81 170х85х12 штука 210 руб. +

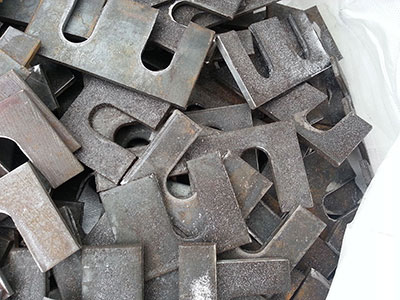

Планки упорные У1 У2 У3 используют для крепления боковой грани подошвы крановых рельсов к балкам под мостовые электрические краны общего назначения тяжелого, среднего и легкого рабочих режимов. Планка упорная часто используется на открытых эстакадах и внутри зданий, в регионах с возможной сейсмической активностью до девяти баллов включительно и наружной температурой до -65°С.

Данный элемент крепления конструкции, несмотря на невысокую его оптовую цену, обязан функционировать максимально надежно, поскольку отвечает за безопасность (воспринимает и передает нагрузки) во время передвижения по подкрановом пути. Изготовленный из железа высокой прочности он фиксирует ферменные колонны и обеспечивает движение без аварийных смещений и случайных сдвигов.

Упорные планки: описание и типы

При креплении крановых рельсов КР-70, КР-80, КР-100 и КР-120 к двутавровым балкам используются специальные детали – планка упорная в паре с прижимной. При всей своей кажущейся внешней простоте в период эксплуатации они надежны и функциональны. В зависимости от марки узла крепления и ожидаемой температуры воздуха различают шесть типов изделия:

  • планка упорная У1 применяется для скрепления рельсов КР-70, КР-80 в климатических поясах при -40 градусов и выше;

  • планка упорная У2 и У3 – для КР100 и КР120 соответственно при температуре свыше -40 градусов;

  • У1Х, У2Х, У3Х – специальный виды, способные выдерживать экстремальный мороз вплоть до -65 градусов.

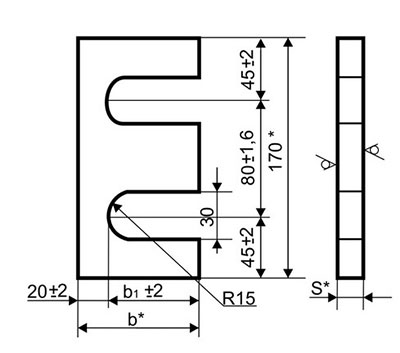

Основные параметры упорных планок

Выгодно купить упорные планки в Екатеринбурге оптом можно в интернет-магазине ПКФ «Металло-транспортная компания». Перед приобретением подобной продукции непременно следует определиться с параметрами нужного товара:

  • планка упорная У3 – отвечает стандарту ГОСТ24741-81, размеры HxbxS: 170х85х12 мм, вес 1,4 кг;

  • У2 – ГОCТ24741-81, 170х85х10 мм, 1,1 кг;

  • У1 – ГОСT24741-81, 170х85х8 мм, 0,9 кг.

При покупке обязательно проконтролируйте, чтобы все детали были упакованы раздельно в деревянную тару. Правила маркировки ящиков обязаны отвечать установленным стандартам ГОСТ14192-77. Во время хранения продукция обязательно должна быть защищена от внешних загрязнений и негативного влияния атмосферных осадков.

Технические характеристики

  1. Планка упорная У1 отличается следующими характеристиками: изготавливается из разных марок углеродистой стали группы B (ВСт3кп2, ВСт3Гпс5, ВСт3сп5) по ГОСТ380 -71, этот крепежный элемент используется при работах в районах с суровыми холодами. Размещается под П1/П2 (для КР70/КР80), соединяется с помощью шайб 24 (ГОСТ11371-78), болтов М24 (ГОСТ7805-70/ГОСТ 15589-70) и гаек M24 (ГОСТ5915-70/ГОСТ15526-70).

  2. Планка упорная У2 – предназначена для грузоподъемных кранов КР 100 (ГОСТ4121-96), соединяет рельсы со стальными подкрановыми балками. Производится из углеродистой стали группы B нескольких сортов. Отличается надежностью и стабильностью при эксплуатации в тяжелых природных условиях. Комплексно применяются с П1, болтами М 24 (ГОСT7805-70/ГОСТ15589-70), гайками М 24 (ГОСТ 5915-70/ГОCТ15526-70) и шайбами 24 (ГОCТ11371-78).

  3. Планка упорная У3 предназначена для узла крепления электрического мостового крана КР 120. Изготовляется из того же металла (ГОСТ380-71) и может быть использована для работ как внутри зданий, так и на открытых площадках в регионах с жесткими морозами и длительными холодами. Эксплуатируется в комплексе с П1, гайками M24 (ГОСT5915-70/ГОСТ15526-70), шайбами 24 (ГОСТ 11371-78) и болтами M24 (ГОCТ 7805-70/ГОСТ15589-70).

Область применения упорных планок

Благодаря выполнению крепежных изделий из высокопрочных марок стали группы B они широко задействованы в различных климатических поясах при температурном разбросе от +100 до -65 градусов. Подходят для функционирования в сейсмоопасных зонах, где возможны землетрясения силой до 9 баллов.

Детали в обязательном порядке проверяются на разрыв и устойчивость к колебаниям (вибрации), также контролируется визуальная целостность и отсутствие дефектов. Все эти мероприятия гарантируют надежность при эксплуатации в качестве крепления рельс к балкам под краны.
