Противоугон П-65
В наличии

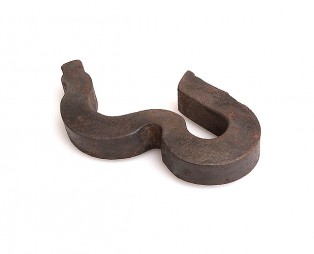

Противоугон П-65
Противоугон П-65 ГОСТ 32409-2013 тонна 149 000 руб. +
Противоугон П-65, восстановленный
В наличии

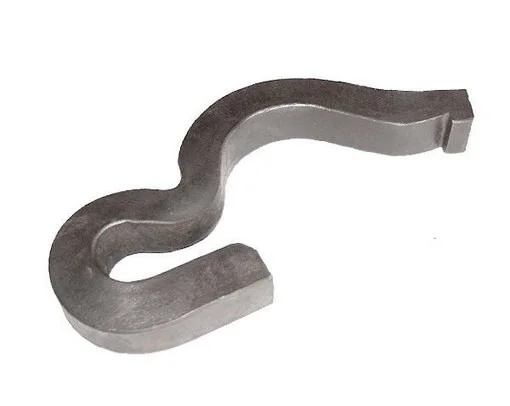

Противоугон П-65, восстановленный
Противоугон П-65, восстановленный тонна 105 000 руб. +
Противоугон П-50
В наличии
Противоугон П-50
Противоугон П-50 ГОСТ 32409-2013 тонна 155 000 руб. +
Противоугон П-50, восстановленный
В наличии
Противоугон П-50, восстановленный
Противоугон П-50, восстановленный тонна 108 000 руб. +

Противоугон П-65, П-50 — устройства верхнего строения ж/д пути. Основная функция: обеспечение безопасности перевозок. Изделия строго регламентируются. Должны соответствовать ГОСТам. Представляют простую конструкцию, которую легко установить, снять, наладить. На сайте «Металло-транспортная компания» есть вся продукция для ремонта, строительства железных дорог, включая не только новый противоугон П-65, но и восстановленный материал. Для справок обращайтесь через каналы связи, указанные на странице.

Назначение и область применения

Рассматриваемые детали предотвращают перемещение (угон) рельсов по шпалам под действием нагрузок в результате движения составов, продольных и сил сопротивления движению поезда, перепадов температур, частых экстренных, рекуперативных торможений. Смещение конструкционных частей нарушает конструкцию полотна, что ведет к снижению безопасности эксплуатации.

Монтируется противоугон П-65 и П-50 в центральный участок звеньев без распорок. Зуб каждой детали при этом располагается внутри колеи. Конструкция представляет цельную деталь. В крайнем случае противоугон П-50, П-65 может состоять из двух частей. Благодаря особенностям конструкции обеспечивается передача давления угона рельсы на шпалу. Последняя транспортирует давление ниже в балластные слои.

Область применения:

  • колеи из профилей П-50, П-65;
  • площадки;
  • места торможения;
  • решетки форсирования тяги;
  • неровности.

Каждому изделию характерно свойство сохранения начальной геометрии под действием определенных нагрузок. В зависимости от структуры участка путей определяется количество монтируемых изделий. Если на ровном полотне будет достаточно 5 штук на каждый км, то на неровностях, придется фиксировать каждую шпалу.

Установка деталей рассматриваемого типа проводится параллельно с укладкой полотна. Позиционирование выполняется после выправки, рихтовки, конечной зашивки, до устранения прозорников температур, запуска транспорта.

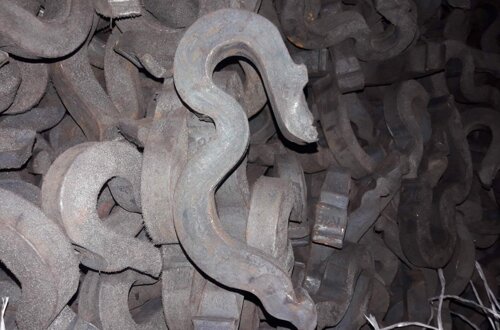

Противоугон П-65 П-50Противоугон П-65 П-50

Требования ГОСТа к противоугонам

Детали выпускаются по конкретным стандартам. Соответствуют ГОСТ 32409-2013, определяющему правила изготовления:

  • термообработка — проводится путем закалки, отпуска, обеспечивает твердость 286-400 ед. по Бринеллю;
  • структура поверхности — без изъянов, трещин, пережженных мест, вертикальных волосовин, рисков ˃0,5 мм;
  • торцевые участки — допустимый размер заусениц до 1 мм;
  • статическое усилие — не ˂800 кг.

Обязательно наличие маркировки на каждый противоугон П-50, П-65, содержащей дату выпуска, тип, пр. параметры. Выполненные по всем правилам детали сохраняют качественные характеристики, пригодны для эксплуатации при многократном монтаже/демонтаже.

Противоугон П-65

Противоугон П-65 крепится к рельсам Р-43. Выполняется из рельсовой стали.

Характеристики:

Характеристика

Значение

Масса, кг

1,36

Размер (д / ш / в)

б/д мм

Единица измерения

т

ГОСТ

ТУ 32ЦП 811-95, ГОСТ 32409-2013

Твердость

286 - 400 единиц по Бринеллю

Тип скреплений

Д-65

Материал

специальные сорта рессорно-пружинной или рельсовой стали

Количество в 1 тонне

735 шт

Противоугон П-65 применяется в сочетании со шпалами из дерева, преимущественно в конструкциях с костылевым креплением. Противоугон П-65 распространяется на рельс Р65. Монтируется на его подошву. В качестве опоры выступают прокладки путей и шпалы.

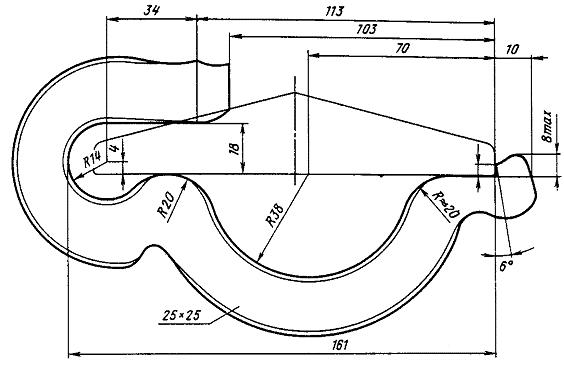

Чертеж:

Чертеж Противоугон П-65 П-50

Противоугон П-50

Противоугон П-50 защищает от осевых перемещений ж/д пути. Предназначен для рельса Р50. Монтируется на его подошву, симметрично центральной части звена. Изготавливается из стали марок 40С2, 60С2А, 65.

Характеристики:

Характеристика

Значение

Масса, кг

1,22

Размер (д / ш / в)

б/д мм

Единица измерения

т

ГОСТ

ГОСТ 32409-2013

Чертёж

ГОСТ 32ЦП 811-95

Твердость

286 - 400 единиц по Бринеллю

Тип скреплений

Д-50

Материал

сталь марки 40С2, 60С2А, 65

Количество в 1 тонне

819 шт

Противоугон П-50 — единая деталь. Сталь для изготовления высокомарганцовистая или легированная. Сечение материала круглое, плоское или квадратное.

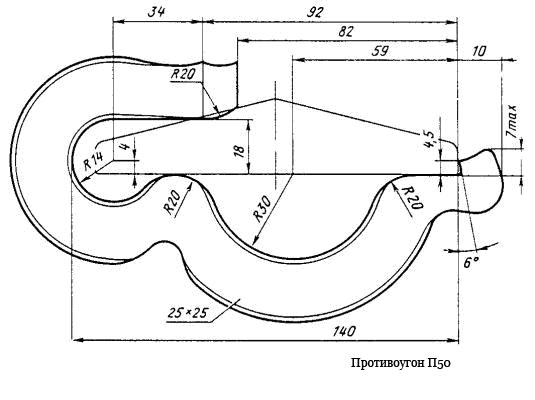

Чертеж:

Чертеж Противоугон П-65 П-50
