Шайба пружинная, одновитковая
В наличии
Шайба пружинная, одновитковая
Шайба пружинная, одновитковая ГОСТ 19115-91 М22 тонна 190 000 руб. +
Шайба пружинная, одновитковая
В наличии
Шайба пружинная, одновитковая
Шайба пружинная, одновитковая ГОСТ 19115-91 М24 тонна 184 000 руб. +
Шайба пружинная, одновитковая
В наличии
Шайба пружинная, одновитковая
Шайба пружинная, одновитковая ГОСТ 19115-91 М27 тонна 179 000 руб. +
Шайба двухвитковая
В наличии
Шайба двухвитковая
Шайба двухвитковая ГОСТ 21797-2014 М25 тонна 165 000 руб. +
Шайба плоская ЦП-138
В наличии
Шайба плоская ЦП-138
Шайба плоская ЦП-138 ТУ 65х40 штука 17 руб. +

Шайба пружинная путевая - одно из приспособлений, входящих в состав конструкции. Стандартно представляет пружину с одним или двумя витками и зазором. Монтаж приспособления позволяет получить максимально плотное прилегание, исключить риск раскручивания, за счет формирования прочной резьбы.

Назначение и область применения

Шайба пружинная путевая предназначается для соединения рельсовых стыков. Основные задачи изделия:

  • исключение риска развинчивания сочленений — специальная кромка изделия обеспечивает вклинивание в опорную плоскость;
  • радикальное увеличение силы трения витков соединения посредством усиления прижима.

В зависимости от конструкции, приспособления применяются в разных сферах. Преимущественно ж/д строительстве, машиностроении, т. п. областях.

Виды и ассортимент

Шайба пружинная путевая бывает:

  • одновитковая;
  • двухвитковая.

Различия заключаются в конструкции. В первом случае в изделии 1 виток, во втором — 2.

На сайте МТК можете купить шайбы пружинные путевые в Екатеринбурге. В ассортименте М22, М24, М25, М27. Наличие уточнять не придется, ведь на складе всегда есть детали необходимые для строительства и ремонта железных дорог, сопутствующее сырье.

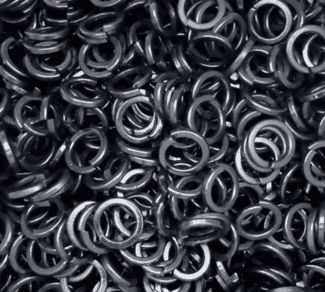

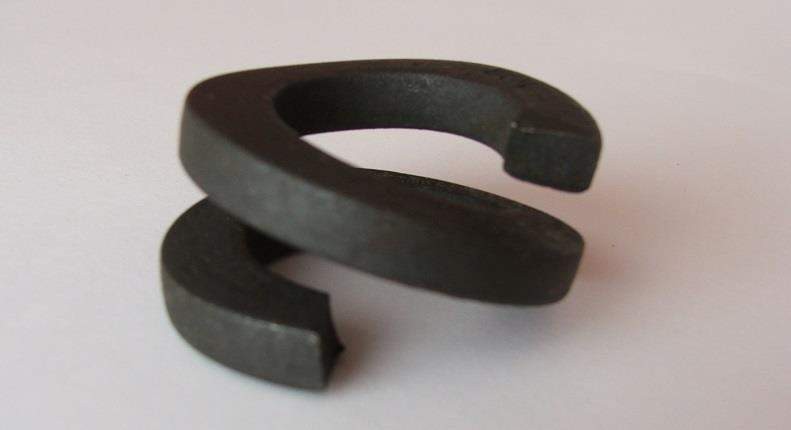

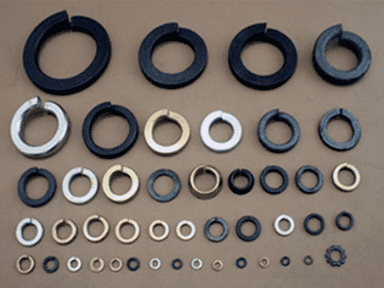

Шайба пружинная путеваяШайба пружинная путевая

Технические характеристики

Шайба пружинная путевая одно- и двухвитковая соответствует ГОСТ 19115-91, 21797-2014. Изготавливается одновитковая модель из стали, двухвитковая — специальной проволоки. Покрытие используется цинковое или оксидированное. Подходят для определенных типов рельс.

Характеристика

Значение

Значение

Значение

Значение

Масса

68 г

80 г

93 г

120 г

Единица измерения

тоннаж

тоннаж

тоннаж

тоннаж

Номинальный диаметр резьбы болта

22 мм

24 мм

27 мм

22 мм

Толщина

9 мм

9 мм

10 мм

24 мм

Высота шайбы

от 15 до 20 мм

от 15 до 20 мм

от 16,5 мм до 23 мм

25 мм

Тип скреплений

Р-50

Р-50

Р-65

С

Класс точности

С

С

С

КБ-65, КД-65, КБ-50, КД-50, ЖБР-65

ГОСТ гайки М24

ГОСТ 19115-91, ТУ 14-4-1440-87

ГОСТ 19115-91, ТУ 14-4-1440-87

ТУ 14-4-1440-87, ГОСТ 19115-91

ГОСТ 21797-76, ГОСТ 21797-90, ГОСТ 21797-2014, ТУ 1855-085-01124328-99

Материал

сталь марки 65Г, 40С2А

сталь марки 65Г, 40С2А

сталь марки 65Г, 40С2А

сталь марки 40С2А

Количество в 1 тонне

14 705 шт

12 500 шт

10 752 шт

8 333 шт

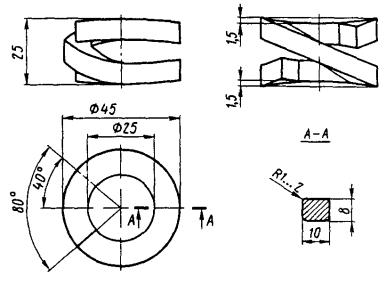

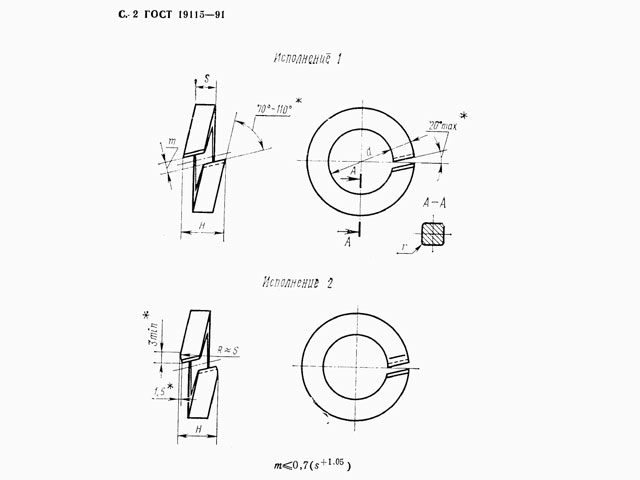

Чертежи:

Шайба пружинная путеваяШайба пружинная путевая

Оплата и доставка

Для заказа переходите в раздел с продукцией, выбирайте нужную категорию. Товар можно добавлять в корзину, просматривая следующие единицы. Когда заказ собран, остается проверить актуальность количества, оформить заявку. После ее рассмотрения, менеджер перезванивает клиенту, уточняется цена, количество, пункт доставки. Обеспечиваем транспортировку грузов по всей территории России. Нужны консультации или быстрое оформление заказа, обращайтесь по телефону +7-(343)-360-92-00

Кроме деталей фиксирующих конструкции путей, доступны к покупке б/у и новые рельсы, шпалы, запчасти для вагонов. Есть услуга оформления расходных и таможенных документов, сбора, хранения металлопроката на нашем складе.
