Прокладка нашпальная ЦП-328 (под КБ-65)
В наличии
Прокладка нашпальная ЦП-328 (под КБ-65)
Прокладка нашпальная ЦП-328 (под КБ-65) СТО 2539-004-93360501-2011 384х145 штука 69 руб. +

Требуется прокладка ЦП-328? В производственно-коммерческой фирме «Металло-транспортная компания» представлены различные модели крепежей, инструмента, скреплений, изоляций и другой продукции для строительства путей. Работаем с крупнейшими производителями — «Северсталь-метиз», НТМК, «ММК-метиз», НКМК. Представленный на сайте ассортимент всегда в наличии.

Нужно сделать заказ, ознакомиться с ценами и скидками или получить дополнительную информацию? Звоните +7 (343) 360-92-00, 360-92-02 или заполняйте форму связи.

Технические характеристики

При производстве прокладки ЦП-328 руководствуются техническими требованиями ЦПТ 11/100, а также регламентами ТУ 2539-161-01124323-2003 и ГОСТ Р 56291-2014.

Характеристика

Значение

Масса, кг

0,62

Размер (д / ш / в)

399 мм х145 мм х 25 мм

Единица измерения

шт

ГОСТ

ТУ 2539-161-01124323-2003, ГОСТ Р 56291-2014

Условная прочность при растяжении, МПа, не менее

7,0

Относительное удлинение при разрыве, %, не менее

150

Твёрдость по Шору А, усл. ед., в пределах

60-90

Удельное объёмное сопротивление для прокладок, применяемых для железобетонных шпал. Ом∙см, не менее

1х1000000000

Изменение массы после воздействия агрессивной среды в течение (24±1)ч., при температуре (23±2)°С, %, в пределах СЖР-3

от -1 до 7,0

Изменение массы после воздействия агрессивной среды в течение (24±1)ч., при температуре (23±2)°С, %, в пределах воды

от 0 до 0,5

Морозостойкость по эластическому восстановлению после сжатия, %, не более

30

Жёсткость на сжатие в интервале нагрузок от 20 до 90 кН, МН/м

50-150

Относительная деформация после 10-ти кратного кратковременного статического сжатия, %, не более

30

Истираемость по абразивному материалу, куб. м/ТДж, не более

300

Коррозионная инертность к металлу

Отсутствие коррозии

Коэффициент трения скольжения подошвы рельса по прокладке (кроме нашпальных прокладок), не менее

0,5

Условная прочность при растяжении, %, в пределах (но не менее 3,0 МПа)

±70

Относительное удлинение при разрыве, %, в пределах

±70

Твердость по Шору А, %, в пределах

±70

Относительная деформация прокладки после 10-кратного кратковременного статического сжатия, %, в пределах

±70

Статическая жесткость на сжатие в интервале нагрузок от 20 до 90 кН, %, в пределах

±70

Удельное объёмное сопротивление для прокладок, применяемых для железобетонных шпал. Ом∙см, не менее

1х1000000000

Коэффициент трения скольжения подошвы рельса по прокладке (кроме нашпальных прокладок), не менее

0,5

Материал

резиновая смесь

Количество в 1 тонне

1667 шт

Применение

Используется для скрепления рельс с железобетонной шпалой. Устанавливается под стальную подкладку КБ-65 при формировании ж/д колеи.

Прокладка ЦП-328 применяется в качестве амортизирующего материала. Выпуклые полосы на поверхности исключают скольжение по шпале, а значит, надежно фиксируют рельс.

Во время прохождения поездов, грузовых составов, электричек и прочего подвижного состава на рельс и шпалы оказывается динамическое воздействие. Прокладка снижает нагрузку, принимая часть усилия на себя.

А возникающий свободный ток блокируется при прохождении через резину. Что повышает безопасность пути. Также можно использовать ее для уменьшения повреждений деревянных шпал с течением времени.

Описание

Представляет собой резиновый прямоугольник с размерами сторон 384 мм на 145 мм. С двух сторон расположено по одному прямоугольному отверстию 52х36 мм. Для хранения прокладки формируют по 20 штук и перевязывают шпагатом. Пачки можно складывать одну на другую.

Каждое изделие маркируют. На ярлыке указывают основную информацию, которая позволяет определить срок эксплуатации, допустимые нагрузки и качество продукции. В обязательном порядке прописывают информацию о производителе, номере партии, проверке качества и прочих данных.

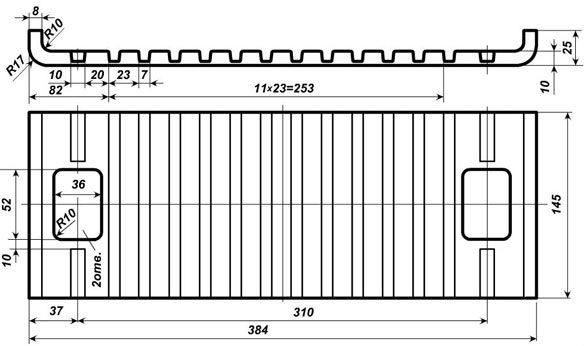

Чертеж

Исполнение и условия эксплуатации

Если купить прокладку ЦП-328 в Екатеринбурге, можно выбрать:

  • Исполнение «Б» — это базовая комплектация. Материалы такого типа производят из резиновой смеси. Их можно устанавливать на железобетонные шпалы под стальную подкладку. Эксплуатационные свойства сохраняются при соблюдении температурного режима. Нижний порог — –60°С, верхний показатель не должен превышать +60°С. Замена производится после прохождения 350 млн тонн брутто-груза.

  • Исполнение «Д» — увеличенный ресурс службы (долговечные). Их ресурс рассчитан на пропуск по путям до 700 млн тонн брутто-груза. Повышенная эксплуатация достигается за счет использования при производстве полимерного материала. Устанавливают на железобетонные шпалы. Выдерживают более низкие температурные перепады. Минимальные показатели — –60°С.

  • Исполнение «ПД» — отличаются повышенным периодом эксплуатации. Проведение плановой замены необходимо, когда пропущено более 1100 млн тонн брутто-груза. Прочность обусловлена добавлением в состав полимерного композита. Допускается к эксплуатации при температуре от –60°С до +60°С.

Прокладка ЦП-328 на КБ-65 выпускается в нескольких исполнениях. Это разные условия использования, конструктивные особенности и срок проведения плановой замены.

Цены

За счет прямого сотрудничества с крупнейшими поставщиками, гарантируем низкие цены на продукцию. Для покупателей крупных партий предоставляем честные скидки.

Доставка и оплата

Работаем с оптовыми клиентами на территории РФ и ближнего зарубежья. Для больших заказов действует система скидок, которую подбираем индивидуально для каждого клиента.

Предоставляем услуги доставки груза до склада или вашей строительной площадки. Гарантируем целостность и сохранность продукции. Строго соблюдаем сроки отгрузки и перевозки.

Перевозку материалов производим:

  • автотранспортом компании;

  • в контейнерах и вагонах по железной дороге со станции «Шувакиш»;

  • сборными грузами.

Возможен самовывоз транспортом поставщика.

Предоставляем всю необходимую документацию, включая сертификаты качества и происхождения. Оказываем услуги по оформлению документации для прохождения таможни, включая расчет налогов и сборов.
